ME - Egyhéjú füstgáz-elvezető rendszer, integrált tömítéssel

Kiemelt termékinformációk

Az ME (korábban METALOTERM ME) egy rozsdamentes acélból készült, egyhéjú, moduláris füstgáz-elvezető rendszer. Az univerzálisan alkalmazható kéményfelújításokhoz, szellőzők kürtőihez és elszívó rendszerek csöveként. Alkalmas kondenzációs kazánokhoz, alacsony hőmérsékleten üzemelő készülékekhez és szilárd tüzelésű kandallókhoz. A csatlakozási rendszere, illetve az integrált tömítései miatt nagyon gyorsan szerelhető.

Gyorslinkek

ME műszaki adatok

Integrált tömítések
Széleskörű alkalmazások
Kiváló minőség

Integrált tömítések

Az ME nemesacél egyhéjú rendszer, amelyben gyárilag integrált, speciális sav- és hőmérsékletálló tömítések vannak. Univerzálisan használható alacsony és magas hőmérsékleten, akár kondenzátum képződés esetén is. Túlynomásos üzemmódra is alkalmas.
Az alkatrészek nagyon könnyűek, de a merevítő gyöngyöknek köszönhetően mégis hatalmas méretstabilitással rendelkeznek. A füstgázrendszer kompatibilis az MF, UE és US rendszerekkel.

Széleskörű alkalmazások

Az univerzálisan alkalmazható a meglévő kémények felújításakor béléscsőként, szellőzők kürtőihez és elszívó rendszerek csövezésére. Alkalmas kondenzációs kazánokhoz, alacsony üzem-hőmérsékletű készülékekhez és szilárd tüzelésű kandallókhoz is.

Kiváló minőség

Az ME kémény gyártásához kiváló minőségű alapanyagokat használunk. A gyártást prezíc és folyamatosan ellenőrzött folyamatok jellenzik. Az ME rendszer nemesacélból készül, matt felülettel.

Képgaléria

További érdekes tartalmak

Gyűjtőkémények felújítása

Tudjon meg többet a Schiedel QUADRO gyűjtőkémény felújítási lehetőségeiről.

Gyűjtőkémények felújítása

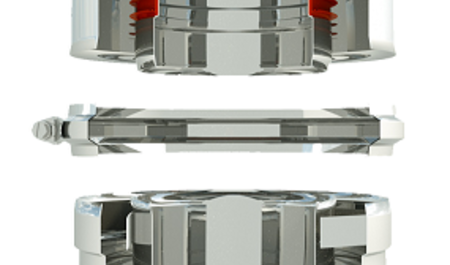

UK PLUS koncentrikus fémkémény rendszer

Koncentrikus, helyiséglevegőtől független üzemű fűtő vagy vízmelegítő berendezések füstgáz elvezetésére egy bekötés esetén.

UK PLUS kémény

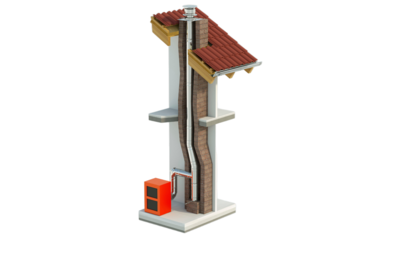

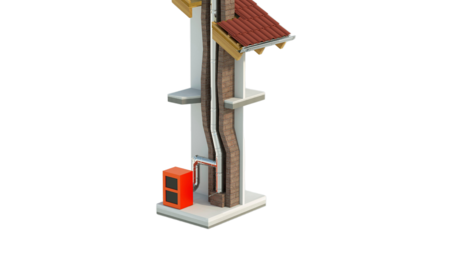

PRIMA PLUS egyhéjú kéményrendszer

A Schiedel PRIMA PLUS a meglévő kémények bélelésére szolgáló, nemesacélból készülő, fényes inox felületű füstgáz-elvezető rendszer.

PRIMA PLUS kémény

Műszaki részletek és szolgáltatások

Tudjon meg többet az ME rendszerről. Bemutatjuk a rendszer felépítését, a részletes műszaki adatait illetve az extra szolgáltatásokat. Ezen az oldalon megtalálja releváns dokumentumok letöltési linkjét is.

Nagyítás-kicsinyítés

A rendszer felépítése

Az ME-rendszer téglakéménybe, vagy megfelelő kéményaknába kerülhet beszerelésre. Meglévő kéménykürtőbe való beszerelés előtt célszerű kitisztíttatni a régi kéményt, és ellenőrizni, hogy nincsenek-e rajta sérülések.
A telepítés előtt szakkivitelezővel szükséges felmérni az épület adottságait.
A szerelés megkezdése előtt meg kell határozni az égéstermék elvezető rendszer keresztmetszetét az EN 13384 szabvány szerint, valamint egyeztetni kell a műszaki megoldást a területileg illetékes kéményseprővel. Mindig figyelembe kell venni a helyi építési előírásokat és normákat, valamint a vonatkozó balesetvédelmi előírásokat.
A szerelt kéményrendszer kivitelezésének előfeltétele a megfelelő telepítési hely, valamint a megfelelő számú és pozíciójú rögzítési pont, illetve az esetleges közbenső tartóelem(ek) megléte. Meg kell határozni a tisztítóajtók helyét és a füstcső csatlakozás magasságát, irányát és a bekötés szögét (90°, 85°, 45°). Az illetékes területi kéményseprővel egyeztetni kell a tisztítóajtók számát és helyét.

Műszaki adatok

Alapadatok (méretek, súly stb.)
Falvastagság átmérőnként (belső)	0,5 - 0,8 mm

Alkalmazás
Füstgáz hőmérséklete (száraz üzem)	≤ 600 °C
Üzemi hőmérséklet negatív nyomás alatt	≤ 600 °C
Üzemi hőmérséklet pozitív nyomás alatt	≤ 200 °C
Rövid idejű hőmérséklet pozitív nyomás alatt	≤ 200 °C
Rövid idejű hőmérséklet negatív nyomás alatt	≤ 600 °C
Működési nyomás	≤ 5000 Pa
Anyag (béléscső)	AISI 316L-EN 1.4404

Általános termékjellemzők
Üzemmód	Huzat hatása alatti (N), Túlnyomás (P-H)
Helyiség levegőtől független	Nem
Bekötés (egy vagy több)	egyedi, több
Alkalmas passzív házra	Nem
Fűtési mód	alacsony üzemi hőmérsékletű, Magas nyomás, 5000 Pa, Kondenzációs technológia, Hagyományos fűtési technológia

Letölthető dokumentumok

Adatlap kéményméretezéshez - szerelt kémények esetében

PDF (0.29 MB)

Teljesítménynyilatkozat ME

PDF (0.1 MB)

Ügyfélspecifikus szolgáltatások

A több lakást vagy ingatlant érintő alkalmazásoknál illetve a meglévő épületek felújítási munkái során az ügyfélspecifikus szolgáltatási csomag egyet jelent a testre szabott megoldással. Ezeknél a projekteknél a legfontosabb elvárás az ügyfelek igényére, az épület adottságaihoz igazodó kéményrendszer, egyedi alkatrészek problémás beépítési helyekre, esetenként önhordó rendszerek továbbá a tervezési és kivitelezési műszaki támogatás a teljes projektfolyamat során. Mindent megteszünk azért, hogy a lehető legjobb megoldást ajánljuk, legyen szó személyes egyeztetésről, telefonos vagy e-mailben küldött tanácsokról, információkról.

Támogatás a projektfolyamat során

A folyamatokat tágabban értelmezzük. Így támogatjuk vevőinket a projektfolyamat során, akár egyedi igényeket is figyelembe véve.

Szolgáltatások

Műszaki tanácsadás és ügyfélszolgálat

Szaktanácsadóink telefonon, email útján vagy személyesen állnak rendelkezésre. Ahogy Önnek a legkényelmesebb.

Műszaki tanácsadás

Online garancia rendszer

A garancia regisztrációs rendszer lehetővé teszi, hogy a megvásárolt Schiedel termékét közvetlenül beregisztrálja, és bekerüljön digitális nyilvántartási rendszerünkbe.
