Jak zakończyć komin systemowy?

Komin systemowy, taki jak Schiedel, trafia do klienta jako gotowy zestaw do montażu. W każdym takim zestawie znajduje się instrukcja montażu, zawierająca bardzo przystępnie opisane i pokazane etapy związane z zakończeniem komina. Opisujemy je szerzej w poniższym artykule, rozszerzając całość o daszki i nasady kominowe.

Zakończenie komina jest bardzo istotnym elementem budowy, ponieważ zapewnia prawidłowe odprowadzanie spalin i dymu, a także zabezpiecza komin przed wpływem warunków atmosferycznych. Każdy komin musi mieć płytę przykrywającą – stalową / betonową / kamienną, która zabezpiecza przed deszczem oraz stożek.



Z tego tekstu dowiesz się m.in.
  • Jak prawidłowo zakończyć komin w oparciu o instrukcję montażu systemu kominowego Schiedel Rondo Plus (uniwersalny system kominowy dla paliw stałych, ciekłych, gazowych, niskich oraz wysokich temperatur gazów wylotowych) oraz Schiedel Stabil (trójwarstwowy, izolowany komin dedykowany do odprowadzania spalin z urządzeń grzewczych na paliwa stałe)?
  • Jak wykonać betonową płytę na szczycie komina?
  • Co umieścić na samym szczycie komina – stożek, daszek, nasadę?

Zakończenie komina to końcowy etap montażu komina. Jak więc przebiega?

Kiedy pustaki wychodzą na odpowiednią wysokość ponad dachem/kalenicą, w ostatnim pustaku
wełnę mineralną należy zakończyć 8 cm poniżej górnej krawędzi szczytowego pustaka. Następnie  na zaprawie montażowej montuje się płytę przykrywającą. W zestawie dodawany jest szalunek tracony który pozwala wykonać płytę przykrywającą samemu. Można też skorzystać z gotowych płyt lekkich i ciężkich, które Schiedel posiada w ofercie. Gotowe płyty są bardzo uniwersalne. Sprawdzą się w przypadku pustaka pojedynczego, pustaka z pojedynczą lub podwójną wentylacją. Jeśli jednak dołożymy obok inny pustak to będzie należało wykonać płytę we własnym zakresie.

Wykonanie betonowej płyty
Wykonanie płyty we własnym zakresie: na pustaku umieszczamy szalunek tracony i wykonujemy betonową płytę przykrywającą zgodnie z wytycznymi Schiedel. Szalunek tracony, nazywany też zamiennie szalunkiem permanentnym lub formą traconą, to metoda budowlana, w której element szalunku pozostaje na miejscu po zakończeniu betonowania i staje się integralną częścią konstrukcji. Szalunek tracony pełni więc funkcję zarówno formy do wylewania betonu, jak i późniejszego elementu konstrukcyjnego. W przypadku zakończenia komina systemowego Schiedel, takiego jak Stabil czy Rondo Plus, forma szalunku traconego znajduje się w pakiecie podstawowym, który trafia do klienta.
Po ustawieniu szalunku traconego na ostatnim pustaku upewniamy się, że cztery wygięcia dobrze wpasowały się w otwory w pustaku, co jest gwarancją odpowiedniego wycentrowania szalunku traconego względem pustaka kominowego. Wtedy wykonujemy szalunek zewnętrzny, układamy odpowiednie zbrojenie i wylewamy beton o klasie min C 20/25. Należy pamiętać, aby poziom betonu wylewanej płyty nie przekroczył poziomej linii na szalunku traconym wyznaczającej maksymalną wysokość wykonywanej płyty przykrywającej. Po związaniu betonu należy rozebrać szalunek zewnętrzny.

Stożek kominowy
Gdy mamy już zamontowaną płytę, w miejscu wylotu spalin przykładamy stożek w celu dokonania pomiaru skrócenia ostatniej rury ceramicznej. Rurę tę, przed zamontowaniem, skracamy szlifierką kątową. Następnie przystępujemy do osadzenia rury. Najpierw oczyszczamy i zwilżamy krawędź rury poniżej. Nakładamy kit kwasoodporny. Kit nakładamy też na górną krawędź ostatniej, przyciętej rury.
Ostatnim etapem jest nałożenie stożka. Stożek kominowy ma za zadanie chronić wnętrze komina przed deszczem, śniegiem i innymi opadami atmosferycznymi, poprawiać ciąg w kominie i zapobiegać przedostawaniu się wiatru do wnętrza komina.



Daszki i nasady – dodatkowe zakończenia kominów
Niektórzy klienci decydują się na zastosowanie daszków lub nasad kominowych. Daszki mogą dodatkowo zabezpieczyć wylot komina przed dostawaniem się do przewodu kominowego opadów deszczu i zanieczyszczeń, takich jak liście, zabezpieczają też komin przed ptakami. Warto wiedzieć, że montaż daszków kominowych jest bardzo łatwy, jednak z racji tego, że odbywa się na wysokościach, powinien być wykonywany przez fachowców.
Dostępne daszki kominowe mogą być dedykowane do konkretnych systemów kominowych – jak na przykład daszek z podstawą wciskaną DA200-CH-PT Schiedel, który jest kompatybilny z kominami Rondo, Rondo Plus, Stabil, Dual o średnicy wewnętrznej 200mm.

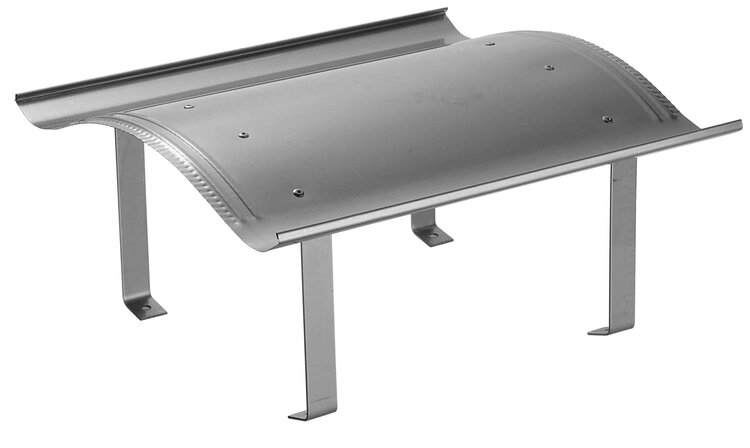

Fot. Na zdjęciu wciskany daszek kominowy DA200-CH-PT Schiedel
Jeśli chodzi o nasady kominowe, takie jak daszek obrotowy Dragon RO200CH-DR-PT o średnicy 200 mm, kompatybilny z systemami kominowymi Rondo, Rondo Plus, Stabil, Dual, to powinny być montowane w rejonach cechujących się silnymi wiatrami oraz mocnymi opadami deszczu i śniegu. Nasada obrotowa, zwana też potocznie kogutem lub strażakiem, to urządzenie, które nie tylko osłania przewód kominowy, ale też dynamicznie wykorzystuje siłę wiatru, wzmacniając ciąg kominowy. W Polsce obowiązuje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
W zgodzie z nimi nasady montujemy:
143. 1. W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu, przy zachowaniu wymagań.
146 . 1. Nasady kominowe o których jest mowa w ust. 1, należy również stosować na innych obszarach jeżeli wymagają tego położenie budynków i lokalne warunki topograficzne.
Obostrzenia te nie dotyczą palenisk i komór spalania z mechanicznym pobudzeniem odpływu spalin.

Nasady warto też zamontować wszędzie tam, gdzie występują zaburzenia ciągu, które mogą się pojawić w takich sytuacjach:
  • gdy wokół domu rosną wysokie drzewa, stoją wysokie budynki, lub występuje teren górzysty;
  • gdy przewód dymowy lub spalinowy jest krótki i ma mały przekrój;
  • gdy wylot komina znajduje się poniżej kalenicy dachu.
