Schiedel Flow jest wentylacją hybrydową – mieszaną (naturalno-mechaniczną wywiewną), składającą się z przewodów pionowych (kanały wentylacyjne Schiedel), jednostki wentylacyjnej (wentylator Fenko), sterowanych ręcznie elementów powietrza nawiewnego (nawiewnik ścienny), kratki wywiewnej oraz opcjonalnie sterownika odpowiedzialnego za pracę wentylatora.
W związku z tym, że ilość świeżego powietrza potrzebnego w pomieszczeniu wynika [m.in.] z poziomu wilgotności, która zmienia się stosownie do ilości i aktywności obecnych osób, wentylacja Schiedel Flow posiada systemy automatycznej kontroli pozwalające spełnić normowe warunki higieniczne. Sterowanie to może być oparte na poziomie wilgotności względnej w pomieszczeniu przy zastosowaniu czujnika Higster lub wywiewnej kratce wentylacyjnej Ellan. Sterowanie reaguje na zawartość wilgoć w powietrzu natychmiast, niezależnie i mechanicznie. Oznacza to, że użytkownik oddycha świeżym powietrzem, dobrze się czuje i doznaje komfortu mieszkania i jakości życia.
regulowane elementy powietrza nawiewanego (nawiewniki)
regulowane elementy powietrza wywiewanego z czujnikami wilgotności (kratki wywiewne)
wentylator regulowany wilgotnością powietrza, czujnikiem ruchu, fotokomórką lub ręcznie
Właściwości
regulowane elementy powietrza nawiewanego (nawiewniki)
regulowane elementy powietrza wywiewanego z czujnikami wilgotności (kratki wywiewne)
wentylator regulowany wilgotnością powietrza, czujnikiem ruchu, fotokomórką lub ręcznie
dwubiegowy silnik wentylatora zużywający odpowiednio 6,2 W lub 9,5 W
wydajność wentylatora 130 m3/h (na pierwszym biegu) lub 180 m3/h (na drugim biegu)
proste planowanie z wykorzystaniem kompletnego systemu
prosty i szybki montaż
krótka droga powietrza nawiewanego = proste czyszczenie
skuteczna izolacja dźwiękowa
oszczędność energii w porównaniu z wentylacją mechaniczną
łatwość konserwacji – czyszczenie 2 razy do roku
Korzyści dla użytkownika
możliwość dostosowania systemu do potrzeb użytkownika
higieniczne – czyste powietrze
skuteczna wymiana powietrza zapobiega szkodom związanym z wilgocią (grzyby i pleśnie)
bezpieczeństwo – okna mogą pozostać zamknięte
skuteczna ochrona przed hałasem z zewnątrz
ochrona przed insektami
oszczędność energii – roczny koszt energii jednego wentylatora wynosi około 35 zł
cicha praca wentylatora (33dB–41dB) w połączeniu z jego umiejscowieniem powoduje, że w pomieszczeniu jest praktycznie niesłyszalny
regulowane elementy powietrza nawiewanego (nawiewniki)
regulowane elementy powietrza wywiewanego z czujnikami wilgotności (kratki wywiewne)
wentylator regulowany wilgotnością powietrza, czujnikiem ruchu, fotokomórką lub ręcznie
Oferta handlowa
Oferta handlowa
Informacje
Rekomendacja Narodowej Agencji Poszanowania Energii S.A.
Charakterystyka
Konstrukcja
Schemat
Informacje
Rekomendacja Narodowej Agencji Poszanowania Energii S.A.

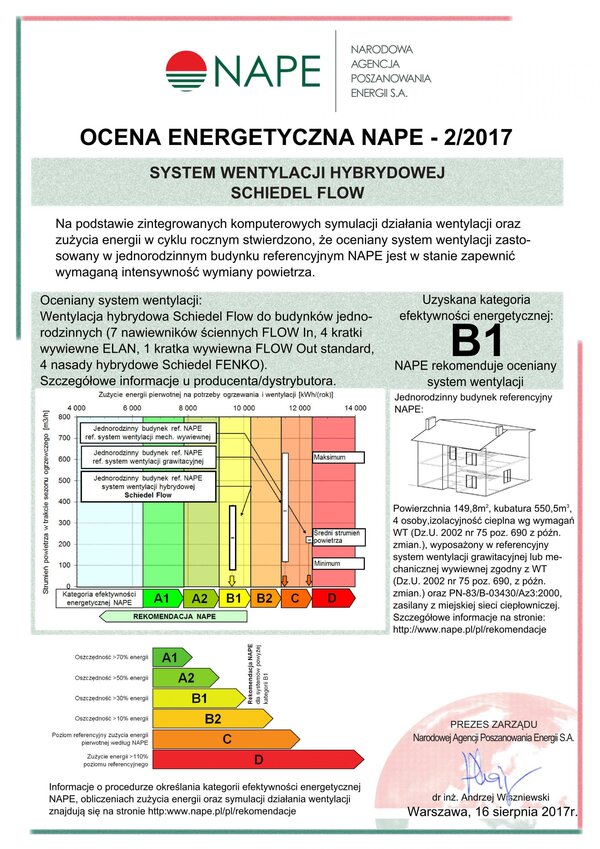

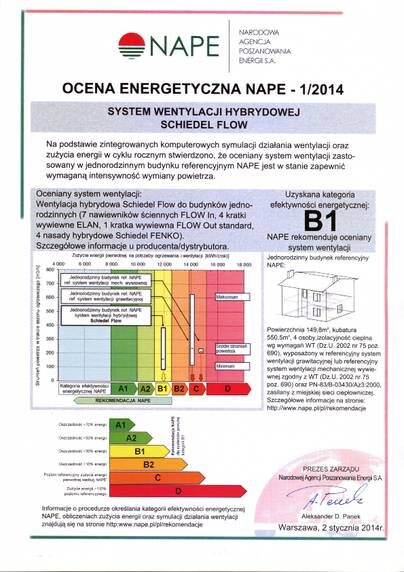

W ostatnim czasie dokonaliśmy aktualizacji oceny efektywności energetycznej naszej wentylacji hybrydowej SCHIEDEL FLOW dla budynków jednorodzinnych w Narodowej Agencji Poszanowania Energii S.A. NAPE
Miło nam poinformować, iż pomimo zaostrzonych wymagań wynikających z aktualnych WT udało nam się utrzymać kategorię efektywności energetycznej NAPE – B1.
Klasyfikacja ta oznacza, że średnie zużycie energii dla budynku wyposażonego w SCHIEDEL FLOW jest niższe o 30-50% w stosunku do budynku referencyjnego z wentylacją referencyjną grawitacyjną lub mechaniczną wywiewną.
Narodowa Agencja Poszanowania Energii S.A. NAPE rekomenduje system SCHIEDEL FLOW do stosowania w budynkach jednorodzinnych.
Charakterystyka
Wentylacja hybrydowa Schiedel Flow stanowi innowacyjny, sterowany system wentylacji mieszkań przeznaczony w głównej mierze do budownictwa jednorodzinnego. Jest ona połączeniem zalet wynikających z wentylacji naturalnej oraz mechanicznej. System ten działa naprzemiennie w zależności od warunków atmosferycznych, wykorzystując siły natury wynikające z różnicy temperatur i zewnętrznego ruchu powietrza (wiatru) oraz mechanikę pracy niskoszumowego wentylatora wytwarzającego w kanale wentylacyjnym warunki wynikające z normatywów higienicznych w pomieszczeniach wentylowanych.
Wraz z coraz powszechniejszym stosowaniem szczelnych okien i drzwi, najczęściej plastikowych lub aluminiowych, zapewnienie prawidłowej wentylacji mieszkań stwarza poważne problemy. W tych sytuacjach wymiana zużytego powietrza jest bardzo ograniczona i dlatego należy ją zapewnić poprzez dobrze funkcjonującą wentylację grawitacyjną lub mechaniczną. Dotyczy to przede wszystkim pomieszczeń sanitarnych, kuchni oraz pomieszczeń kotłowni i garaży.
W przypadku źle działającej wentylacji w pomieszczeniach zamkniętych wartości graniczne CO2 osiągane są bardzo szybko. Wentylacja Schiedel Flow skutecznie zmniejsza ilości substancji szkodliwych i zapachów, które mają ujemny wpływ na nasze zdrowie.
W trakcie oddychania, pocenia się, gotowania, kąpieli, czteroosobowa rodzina wytwarza codziennie 10 litrów wody w formie pary. Optymalna wilgotność względna w budynku powinna zawierać się w przedziale 55%–60%, ponieważ wzrost zawartości pary wodnej w pomieszczeniach zwiększa ryzyko występowania drobnoustrojów, pleśni, grzybów oraz może być przyczyną złego samopoczucia.
Wentylacja Schiedel Flow nieprzerwanie dostosowuje powietrze do potrzeb optymalnego mieszkania. Pozwala ona użytkownikowi wykorzystywać zalety dwóch systemów: naturalnego i mechanicznego przy minimalizacji kosztów wynikających z uciążliwości pracy mechanicznej wentylatora. Dzięki możliwości zastosowania sterowania w każdym pomieszczeniu wentylacja działa tylko w takim stopniu, w jakim jest to konieczne. Tym samym energia cieplna nie jest bezsensownie wywiewana.
Konstrukcja

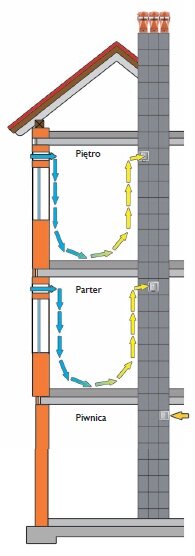

Schiedel Flow to komfortowy system wentylacji naturalnomechanicznej z decentralnym doprowadzeniem powietrza zewnętrznego oraz indywidualnym odprowadzeniem powietrza.
System składa się z:
nawiewników ściennych Schiedel Flow– In o regulowanym przepływie pozwalających dostosować intensywność nawiewu. Nawiewnik ścienny składa się z rury ochronnej, izolacji dźwiękowej, zewnętrznej czerpni powietrza oraz kratki wewnętrznej
elementów odprowadzających powietrze. Kratki standard lub wywiewnej Ellan. Składa się ona z obudowy oraz uchylnego elementu umożliwiającego sterowanie poziomem przepływu powietrza. W obudowie znajduje się panel sterowania z higrostatem oraz czujnikiem światła, które sterują wentylatorem dachowym typu Fenko
kanałów wentylacyjnych składających się z pustaków wykonanych z betonu lekkiego na bazie keramzytobetonu, pustak tworzy element ścienny nadający się bezpośrednio pod tynk
hybrydowego wentylatora nisko szumowego, który w przypadku korzystnych warunków atmosferycznych pracuje jako nasada grawitacyjna. Natomiast w przypadku niekorzystnych warunków atmosferycznych czy też konieczności poprawienia standardów higienicznych powietrza w pomieszczeniach – jako wentylator mechaniczny.

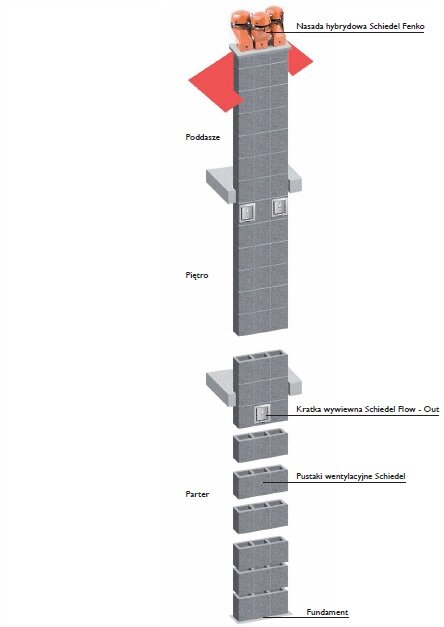

Schemat
Rekomendacja Narodowej Agencji Poszanowania Energii S.A.
Charakterystyka
Konstrukcja
Schemat
Elementy
Wentylator hybrydowy
Pustaki wentylacyjne
Elementy wywiewne
Nawiewnik ścienny
Elementy
Wentylator hybrydowy
Wentylator hybrydowy Schiedel Fenko został zaprojektowany dla potrzeb wentylacji kanałowej w budynkach mieszkalnych. Jego zadaniem jest zapewnienie właściwych wartości ciągu w kanałach wentylacyjnych.
W przypadku optymalnych warunków atmosferycznych tzn. odpowiedniej różnicy temperatur oraz zewnętrznego ruchu powietrza (wiatr) układ pracuje jako nasada grawitacyjna. W takiej sytuacji podciśnienie wywołane w kanale wentylacyjnym wystarcza na uzyskanie właściwego poziomu strumienia powietrza wentylacyjnego usuwanego z kuchni, łazienek czy pomieszczeń WC.
W przypadku braku optymalnych warunków atmosferycznych lub gdy istnieje konieczność zwiększenia ciągu wentylacyjnego, użytkownik może włączyć mechaniczną pracę wentylatora. Wentylator może pracować na pierwszym biegu (obroty 1000 obr./min) lub – w przypadku ekstremalnym – na drugim biegu (obroty 1400 obr./min).
Pustaki wentylacyjne
Pustaki wentylacyjne produkowane przez firmę Schiedel wykonywane są z keramzytobetonu o gęstości 1200 kg/m3 i wytrzymałości na ściskanie minimum 3 MPa. Wybudowane z pustaków kanały wentylacyjne charakteryzują się małą ilością fug, co zmniejsza opory przepływu powietrza i tym samym zwiększa ich wydajność. Moduł wysokości pustaków to 33 cm. Pustaki są produkowane w wersjach jednokanałowych i wielokanałowych (od 1 do 4 przewodów wentylacyjnych w jednym pustaku).
Elementy wywiewne
Dzięki zastosowaniu regulowanych elementów powietrza wywiewnego (Ellan) w połączeniu z regulowanymi nawiewnikami ściennymi wentylacja jest dopasowana do aktualnego zapotrzebowania pomieszczeń w świeże powietrze. Kratka wentylacyjna Ellan ma wbudowany higrostat kontrolujący pracę wentylatora dachowego typu Schiedel Fenko. Jego działanie polega na ciągłym pomiarze wilgotności względnej panującej w pomieszczeniu i w razie potrzeby – załączeniu wentylatora. Dodatkową funkcją sterownika jest uruchamianie szybkiego biegu wentylatora w przypadku załączenia światła w pomieszczeniu. Kratka wentylacyjna Ellan może także współpracować z innymi wentylatorami jako progowy regulator wilgotności lub czujnik światła w ich układach sterowania. Anemostat przeznaczony jest głównie do pomieszczeń o wysokiej wilgotności powietrza (np. łazienka, kuchnia, basen itp.). W pomieszczeniach, w których nie występuje wilgoć, istnieje możliwość zastosowania wywiewnej kratki wentylacyjnej standard (bez sterownika).
Nawiewnik ścienny
Nawiewniki ścienne Schiedel Flow – In o regulowanym przepływie pozwalają dostosować intensywność nawiewu w zależności od potrzeb, szczególnie w takich pomieszczeniach jak sypialnia, pokój dziecięcy, salon, biuro itd. W przypadku gdy w pomieszczeniu występuje czasowo mniejsza emisja zanieczyszczeń (mniejsza wilgotność, mniejsze stężenie CO2), istnieje możliwość ograniczenia przepływu powietrza. Regulacja ręczna polega na ustawieniu pokrętła specjalnej przesłony w odpowiednio wybranej pozycji. Wydajność nawiewnika zależy od ustawień użytkownika, a także od panujących warunków atmosferycznych.
