AD - DUBBELWANDIG GEÏSOLEERD - ROESTVRIJSTALEN SCHOORSTEENSYSTEMEN

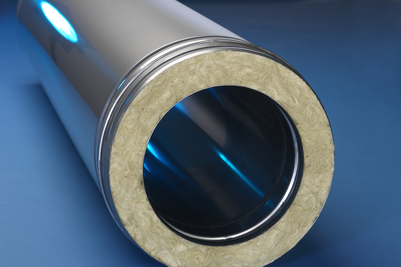

Het dubbelwandige roestvaststalen rookgassysteem met continue thermische isolatie in een handig elementontwerp. Geschikt voor alle brandstoffen.
Heb je het juiste product nog niet gevonden? Gebruik onze online assistent om het juiste product voor jouw behoeften te vinden.
Scheepsbouw en offshore platforms hebben veel industriespecifieke uitdagingen. Bij Schiedel ontwikkelen we afzuigoplossingen om aan uw branchespecifieke behoeften te voldoen.

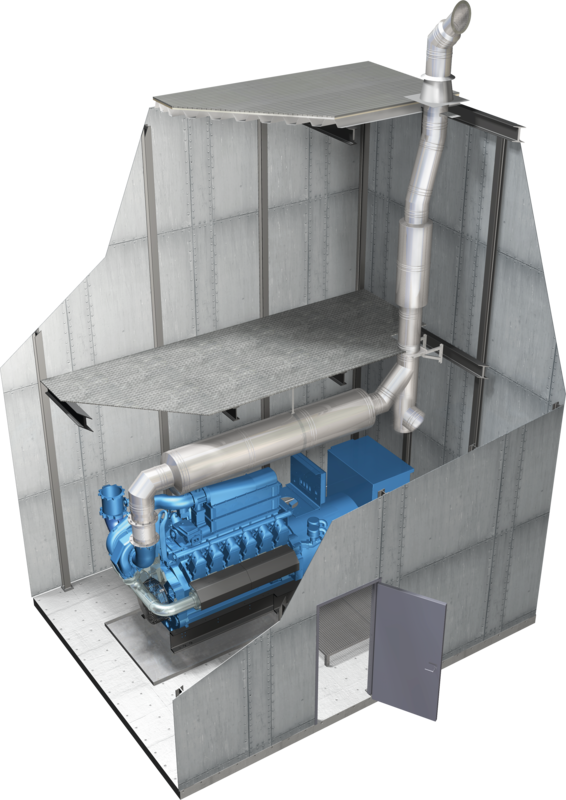

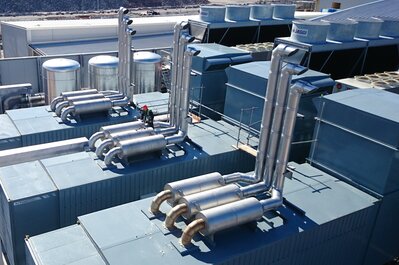

U wilt het maximale rendement uit generatorsets en WKK-toepassingen halen. Daarbij hoort ook een goede afvoer van gassen en andere emissies. Terwijl architecten en gebouweigenaren niet geïnteresseerd zijn in uitlaten en vervelende installatieprocessen. Bij Schiedel kunnen we u helpen de perfecte uitlaatoplossing te ontwerpen!
Beperk risico's op het kritieke projectpad en verhoog uw projectsucces met Schiedel's Center of Engineering. Ons deskundige team zorgt voor precisie en efficiëntie en waarborgt uw rookgasproject van begin tot eind.
Op zoek naar deskundige begeleiding? Neem contact op met onze deskundige verkoopadviseurs in uw regio om de perfecte oplossing voor uw behoeften te vinden!
| Basisgegevens (dimensies, gewicht, etc.) | |
Wanddikte per diameter (intern) |
0,5 mm - 0,8 mm mm |
Isolatiedikte per diameter |
37,5 mm - 50 mm mm |
| Sollicitatie | |
Rookgastemperatuur (niet-condenserend) |
≤ 600 °C |
Bedrijfstemperatuur in negatieve druk |
≤ 1600 °C |
Bedrijfsdruk |
≤ 5000 Pa |
Materiaal (binnenbuis) |
AISI 316L-EN 1.4404 |
Materiaal (buitenbuis) |
AISI 304-EN 1.4301 |
| Algemene productkenmerken | |
Werking |
Droog, Negatieve druk (N), Positieve druk (P-H) |
Luchtdichte kamer |
Nee |
Toepassingsgebied |
Verwarmingssystemen, Generatoren, Noodstroomgeneratoren |
Beroep |
Enkel, Multi |
Geschikt voor passief huis (BENG woning) |
Nee |
Verwarmingstechnologie |
Hoge druk 5000 Pa, Lage temperatuur technologie, Conventionele verwarmingstechnologie |
